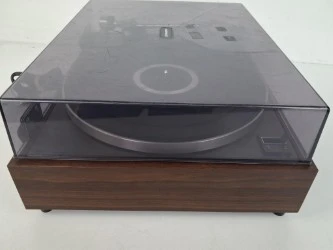

Vintage platenspeler Pioneer PL-12D

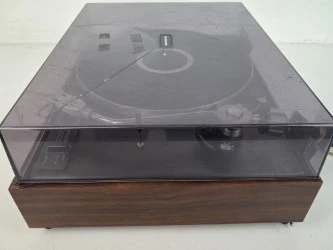

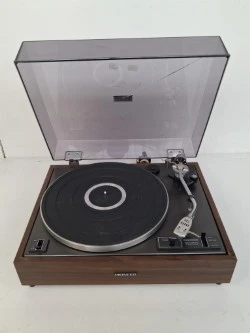

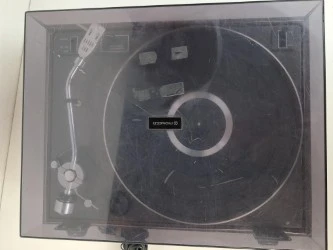

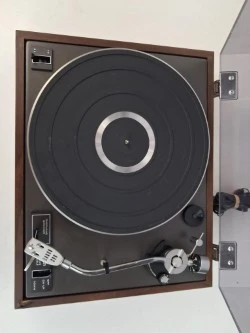

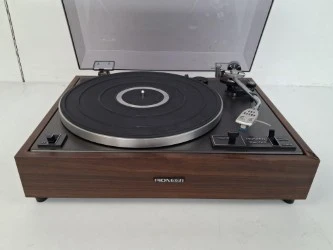

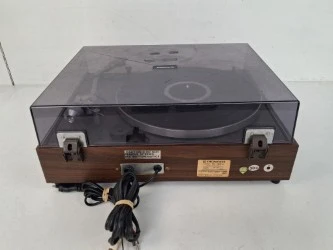

De platenspeler op de afbeelding is de Pioneer PL-12D, een zeer populaire en iconische snaaraangedreven vintage platenspeler uit de jaren 70. Dit model staat bekend om zijn betrouwbaarheid, houten behuizing (walnootafwerking) en handmatige bediening.

De Pioneer PL-12D heeft de volgende fabrieksafmetingen:

• Breedte: 430 mm
• Hoogte: 160.5 mm (met gesloten stofkap) [20]
• Diepte: 349 mm

Het totale gewicht van de platenspeler is 7.5 kg.

Als u de platenspeler in een kast of op een plank wilt plaatsen, houd dan ook rekening met de benodigde ruimte aan de bovenkant om de stofkap volledig te kunnen openen.

De Pioneer PL-12D is een volledig handmatige, snaaraangedreven hifi-platenspeler. Hieronder vindt u de belangrijkste technische specificaties en constructiegegevens uit de officiële fabrieksdocumentatie:

Algemene Gegevens

• Type aandrijving: Snaaraandrijving (belt drive) met een duurzame polyurethaan riem.
• Motor: 4-polige synchrone AC-motor.
• Snelheden: 33⅓ en 45 omwentelingen per minuut (RPM).
• Bediening: Volledig handmatig (handmatige lift en armterugkeer).
• Stroomvoorziening: 110-130V / 220-240V (omschakelbaar via interne selector).
• Stroomverbruik: Maximaal 10 tot 11 Watt.

Prestaties & Signaal

• Wauw en flutter: 0,08% tot 0,1% (WRMS) of minder.
• Signaal-ruisverhouding (Rumble): Beter dan 47 dB à 48 dB (volgens Pioneer-normen); onafhankelijke tests met moderne DIN-B weging meten vaak lagere eigenruis tot circa –62 dB.
• Draaitafelplateau: 30 cm (12 inch) diameter, gemaakt van een nauwkeurig gegoten zinklegering / aluminiumlegering.

Toonarm & Elementinstellingen

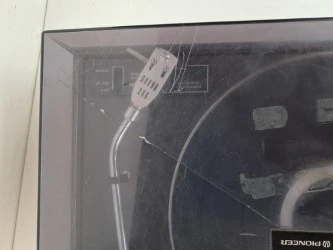

• Type toonarm: Statisch gebalanceerde, S-vormige buisarm.
• Effectieve armlengte: 221 mm.
• Dwarskrachtcompensatie (Anti-skating): Instelbaar via een ingebouwd veersysteem.
• Lateraal balansgewicht: Aanwezig (zorgt dat verticale naaldbewegingen geen zijwaartse onbalans veroorzaken).
• Armlift: Hydraulisch / oliegedempt.
• Headshell: Lichtgewicht, afneembaar plug-in type (4-pins SME-bevestiging).
• Geschikt elementgewicht: 4 tot 10 gram.
• Overhang-checker: Uitgerust met een ingebouwde fysieke meter om de juiste naald-overhang snel in te stellen.

Chassis & Behuizing

• Constructie: Verende houten behuizing (walnootafwerking) waarbij de motor en het lager mechanisch ontkoppeld zijn om trillingen te minimaliseren.
